Các định dạng dữ liệu khác nhau yêu cầu các loại cáp mạng khác nhau. Klotz cung cấp cáp CAT cho tất cả các định dạng AV phổ biến như AES67, AES50, Dante, AVB, RockNet, GigaACE, Ethersound, MADI qua CAT, NDI, A-Net hay các định dạng Ethernet như HDBase-T; 10GBase-T.

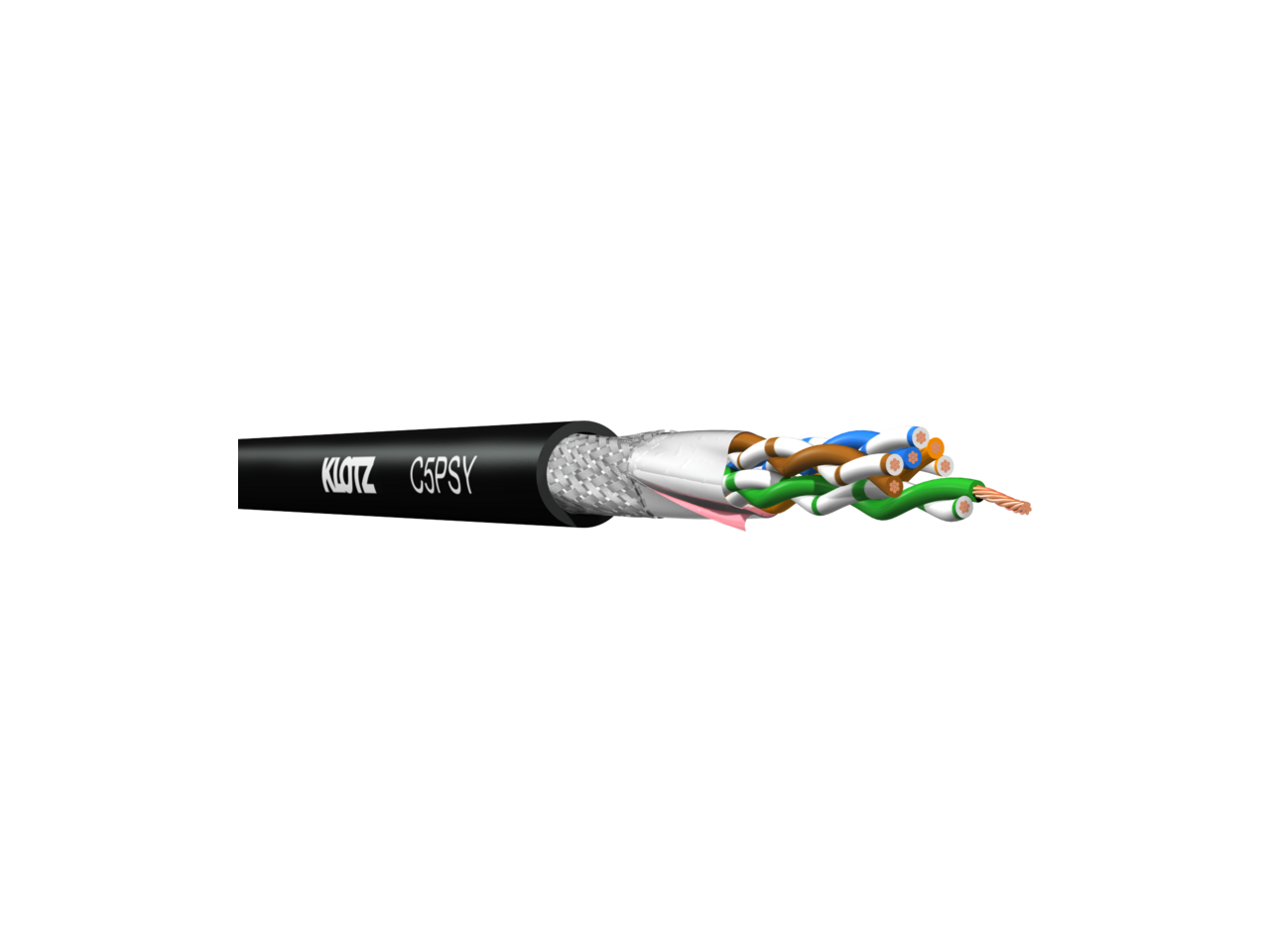

C5PSY
Design
| conductor: stranded bare copper, AWG 26/7 |
| core insulation: PE, Ø 0.96 mm |
| core stranding: 2 cores twisted to a pair |
| twisting: 4 pairs twisted |
| overall shield: AL/PET foil + tinned copper braid |
| outer jacket: PVC, black |
| overall diameter: 5.8 mm |
Electric
| conductor resistance: < 145 Ω/km |
| mutual capacitance: 45 pF/m |
| characteristic impedance: 100 Ω ± 15% |
| signal speed: 0.67 c |
| propagation delay: < 510 ns/100m |
| delay skew: < 25 ns/100m |
Mechanics
| min. bending radius: |
| installation: 8x overall diameter |
| operation: 4x overall diametre |
| inner conductor: stranded tinned copper, 7 x 0.15 mm |
| insulation: Foam-Skin PE, gas injected, Ø 1,9 mm |
| shielding: AL-PET foil + tinned copper braid (>90% coverage) |
| outer jacket: TPE-E |
| overall diameter: 2.9 mm |

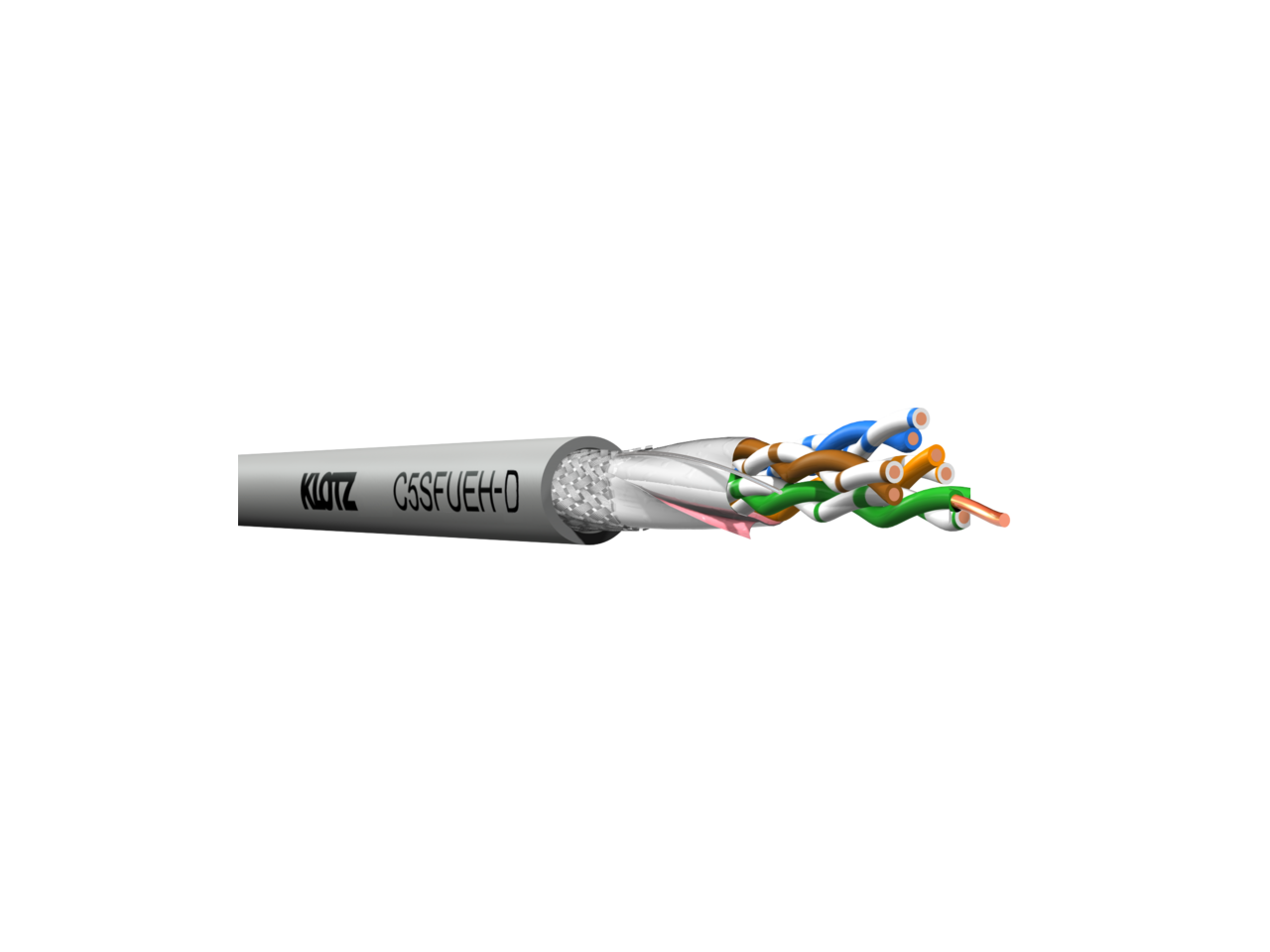

C5SFUH-D
Design
| conductor: solid bare copper wire, Ø 0.52 mm (AWG 24/1) |
| core insulation: Foam-Skin PE |
| core stranding: 2 cores twisted to a pair |
| twisting: 4 pairs twisted |
| overall shield: AL/PET foil, metal outside + tinned copper braid (>45% coverage) |
| outer jacket: FRNC, grey |
| overall diameter: 6.5 mm |
Electric
| conductor resistance: < 95 Ω/km |
| mutual capacitance: 50 pF/m |
| characteristic impedance: 100 Ω ± 15% |
| signal speed: 0.74 c |
Properties
| min. bending radius: |
| installation: 8x overall diameter |
| operation: 4x overall diametre |
| temperature range: |
| installation: -20°C / +60°C |
| operation: ±0°C / +50°C |
| flame retardancy: acc. to IEC 60332-1-2 |
| halogen-free: acc. to IEC 60754-2 |

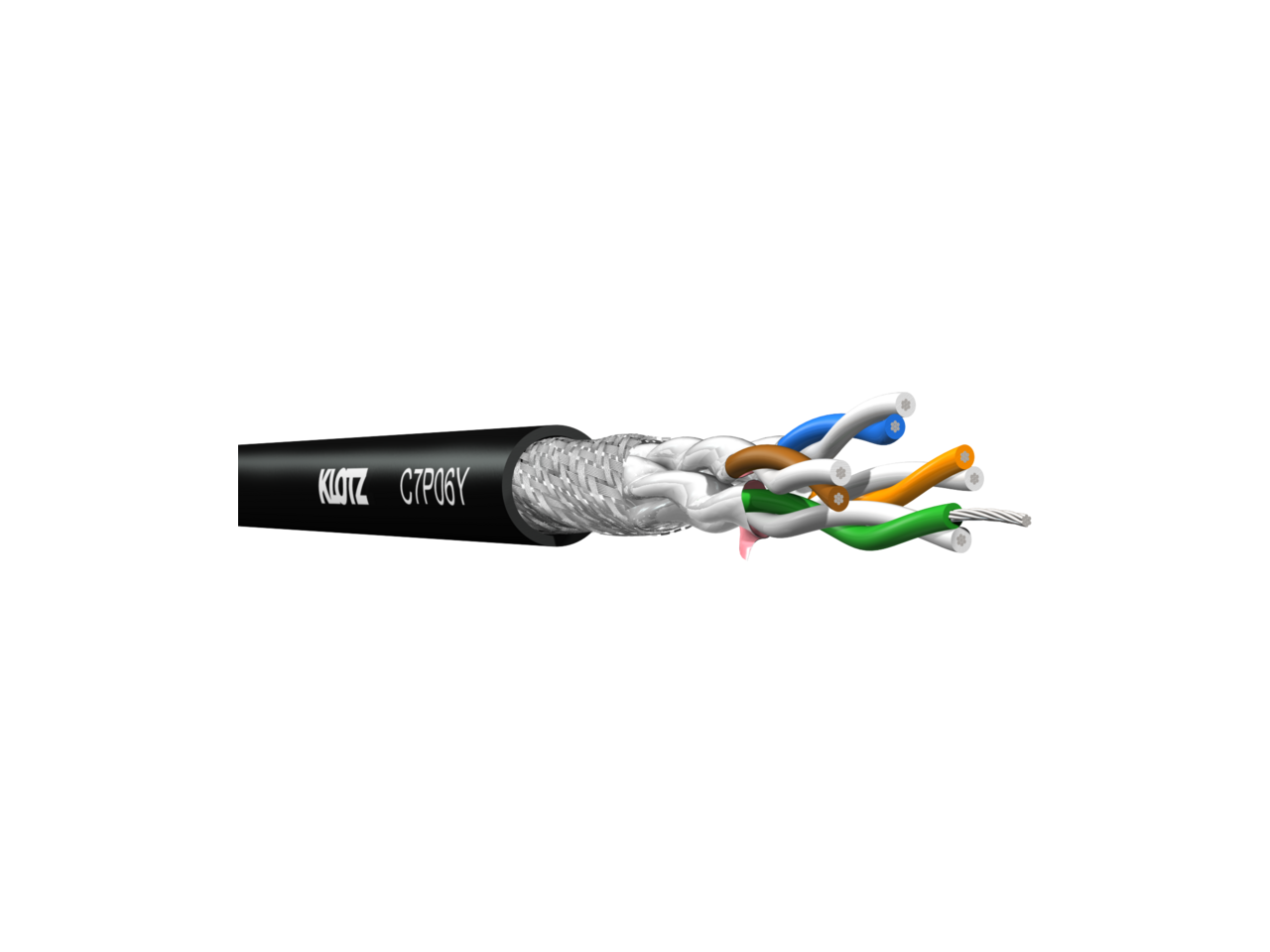

C7P06Y
Design
| conductor: stranded bare copper, AWG 26/7 |
| core insulation: SFS-PE, Ø 1.03 mm |
| core stranding: 2 cores twisted to a pair |
| twisting: 4 shielded pairs stranded |
| pair shielding: AL/PET foil |
| overall shield: tinned copper braid |
| outer jacket: PVC, black |
| overall diameter: 6.3 mm |
Electric
| conductor resistance: < 145 Ω/km |
| mutual capacitance: 45 pF/m |
| characteristic impedance: 100 Ω ± 15% |
| signal speed: 0.76 c |
| propagation delay: < 450 ns/100m |
| delay skew: < 3 ns/100m |
Mechanics
| min. bending radius: |
| installation: 8x overall diameter |
| operation: 4x overall diametre |
| inner conductor: stranded bare copper, 7 x 0.40 mm |
| insulation: gas injected foam PE, Ø 4.8 mm |
| shielding: 2x tinned copper braid, >95% coverage |
| outer jacket: PUR |
| overall diameter: 7.1 mm |
Mechanics
| working temperature: -40°C / +80°C |
| min. bending radius: |
| installation: 55 mm |
| operation: 70 mm |
| flame retardancy: acc. to IEC 60332-1-2 |
| halogen-free: acc. to IEC 60754-1 |

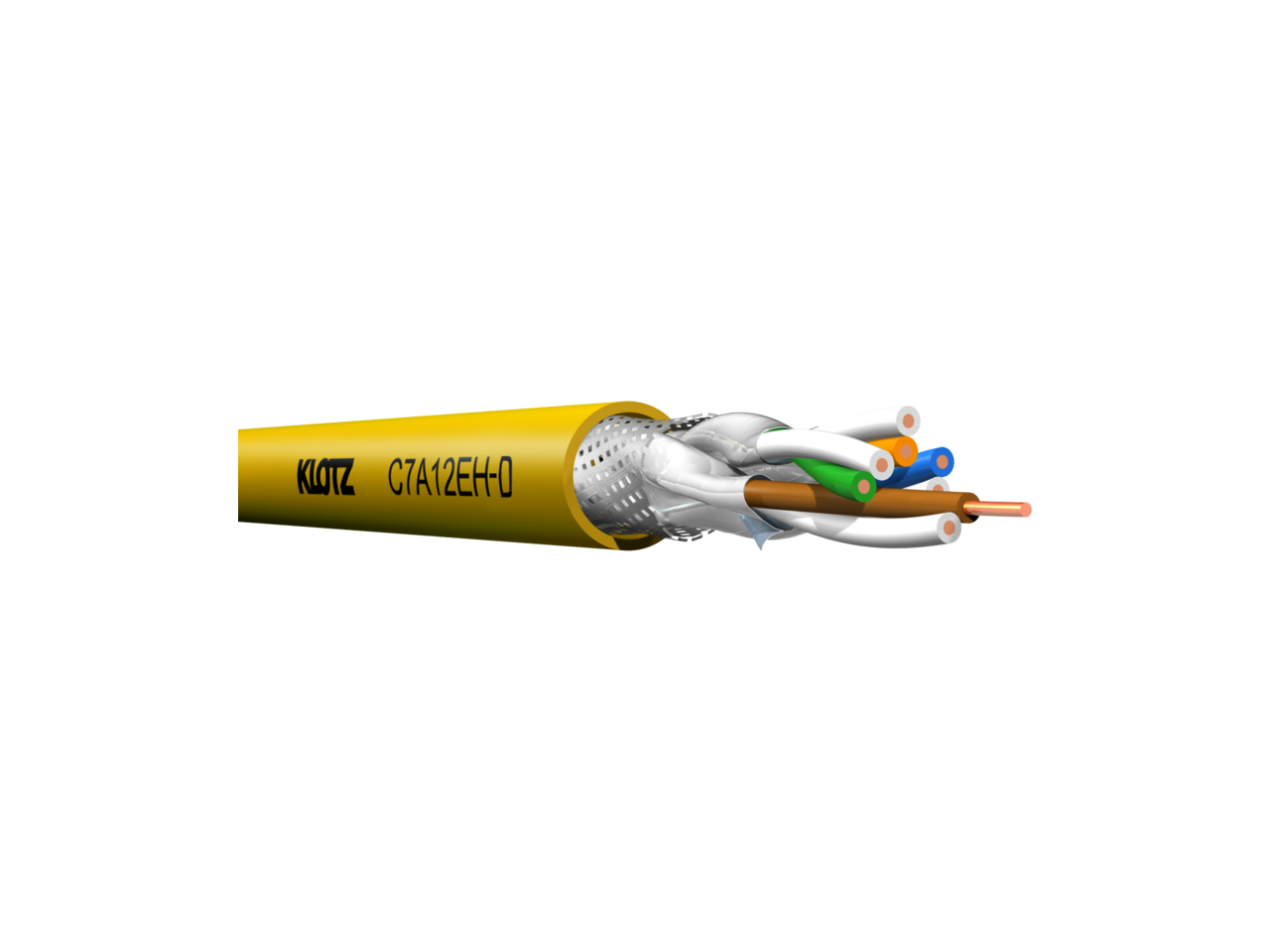

C7A12EH-D
Design
| conductor: solid bare copper wire, AWG 22/1 |
| core insulation: Foam-Skin PE |
| core stranding: 2 cores twisted to a pair |
| twisting: 4 pairs twisted |
| pair shielding: AL/PET foil |
| overall shield: tinned copper braid |
| outer jacket: FRNC |
| overall diameter: 8.0 mm |
Electric
| conductor resistance: < 65 Ω/km |
| insulation resistance: 5 GΩ x km |
| mutual capacitance: 45 nF/km |
| characteristic impedance: 100 Ω ± 5% |
| signal speed: 0.79 c |
Properties
| min. bending radius: |
| installation: 10x overall diameter |
| operation: 5x overall diameter |
| temperature range: |
| installation: -20°C / +60°C |
| operation: ±0°C / +50°C |
| flame retardancy: acc. to IEC 60332-1-2 und IEC 60332-3-24 |
| halogen-free: acc. to IEC 60754-1/2 |
| smoke density: acc. to IEC 61034-2 |
| inner conductor: solid bare copper wire, Ø 1,0 mm |
| insulation: Foam-Skin PE, gas injected, Ø 4.8 mm |
| shielding: AL/PET/AL double-layer foil + tinned copper braid (95% coverage) |
| overall diameter: 6.9 mm |
Các sản phẩm MY206, MY250CH, LY215, LY225, LY240, SCY2025 và SCY2040 của Klotz là những cáp âm thanh chất lượng cao, đa dạng về chức năng và ứng dụng, từ cáp micro đến cáp âm thanh StarQuad, đảm bảo hiệu suất vượt trội trong mọi điều kiện sử dụng.
